Szafa kolokacyjna DSR jest obudową przeznaczoną do zastosowania wewnątrz pomieszczeń. Jej zadaniem jest ochrona zainstalowanych urządzeń i zapewnienie im odpowiedniej wentylacji. Przewidziane jest 1 wykonanie gabarytowe w 6 różnych wariantach poziomego podziału przestrzeni do zabudowy.

Przy projektowaniu szafy DSR zastosowano nietypowe rozwiązania konstrukcyjne, używane dotychczas w obudowach specjalnych, w połączeniu ze sprawdzonym systemem wentylacji.

Charakterystyka budowy:

• Drzwi przednie i tylne z blachy stalowej perforowanej, oferowane w trzech wysokościach: 47 U, 23 U, 11 U. Z tyłu szafy można założyć również osłonę perforowaną.
• Z boku szafy przewidziane jest zastosowanie osłon perforowanych. W przypadku szaf w zabudowie szeregowej osłona pełni funkcję przegrody.
• Drzwi i osłony standardowo posiadają zamki jednopunktowe bez klamki. Na życzenie możliwe jest zastosowanie zamków z uchwytem wychylnym.
• Poszczególne przedziały wewnątrz szafy oddzielone są za pomocą poziomych przegród, przykręcanych do szkieletu. Każdy przedział posiada niezależny stelaż 19" i wydzielone kanały kablowe, biegnące po obu stronach obudowy. Wprowadzenie kabli do szafy możliwe jest od dołu lub od góry.
• W płycie górnej i dolnej szkieletu szafy znajduje się otwór o wymiarach 380 x 210 mm, przeznaczony do zamontowania panelu wentylacyjnego lub różnego rodzaju zaślepek, oraz dwa dodatkowe otwory boczne pod wejścia kablowe. W przypadku wprowadzania kabli od góry należy zastosować dach z otworami pod wejścia kablowe.

Zakres dostawy

Szafa w konfiguracji podstawowej*
(nr kat. WZ-DSR-00x-x600-1-011):

• szkielet,
• przegrody poziome, ilość w zależności od wariantu podziału wnętrza szafy,
• osobne drzwi przednie do każdego przedziału,
• jedna osłona tylna na całą wysokość szafy,
• dwie pary belek nośnych w rozstawie 19" dla każdego przedziału,
• kanały kablowe (nie dotyczy szafy bez przedziałów),
• dach pełny,
• linki uziemienia.

*) Inne konfiguracje - patrz schemat kodowania szafy

Dane techniczne

Materiał:

Szkielet szafy - blacha stalowa 2,0 mm
Osłony boczne - blacha stalowa 1,0 mm
Drzwi - blacha stalowa 1,0 mm
Dach - blacha stalowa 1,0 mm
Belki nośne - blacha stalowa 2,0 mm

Stopien ochrony:

IP 20 zgodnie z normą PN-EN 60529

Wykończenie powierzchni:

Szkielet, dach, osłony, cokół
- malowane farbą proszkową o grubej strukturze w kolorze
RAL 7035. Zastosowanie innych kolorów po uzgodnieniu.
Belki nośne, koryta kablowe - alucynk.

Dopuszczalne obciążenie:

Maksymalny dozwolony ciężar wyposażenia zamontowanego w szafie DSR wynosi 600 kg.

Sposób zamawiania

• Zamawiając szafę DSR, należy zawsze podać numer katalogowy wg poniższego schematu, który określa podział wnętrza szafy oraz rodzaje drzwi, osłon, dachu i podstawy.
• Następnie należy podać numery katalogowe elementów wyposażenia dodatkowego. Elementy dodatkowego wyposażenia szafy dostarczane są w osobnych opakowaniach wraz z elementami do montażu.

Szafy DSR w zabudowie szeregowej

Szafa DSR o dwóch przedziałach

Szafa DSR o czterech przedziałach, koryta kablowe prowadzone od dołu

Szafa DSR o czterech przedziałach, koryta kablowe prowadzone od góry, dach z otworami kablowymi

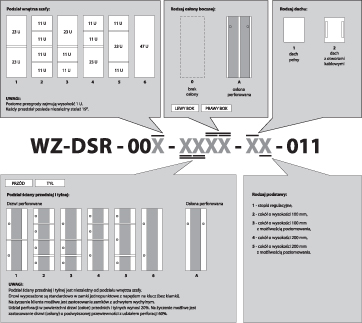

Numer katalogowy szafy DSR

(Kliknij na schemacie, aby go powiększyć)

Wyposażenie dodatkowe:
1 - uszczelka przegrody
2 - maskownica przegrody

Wyposażenie dodatkowe:
3 - maskownice otworu kablowego

Wyposażenie dodatkowe:

Maskownica przegrody

Uszczelka przegrody

Maskownice otworu kablowego

Listwa uziemienia
Komplet odstępników
