Obecnie centra danych chłodzone są najczęściej poprzez nawiew chłodnego powietrza prowadzonego podłogą technologiczną. W dużych serwerowniach ciężko jest jednak doprowadzić odpowiednio dużą ilość powietrza do wszystkich miejsc i uniknąć mieszania się powietrza chłodnego doprowadzanego z powietrzem ciepłym odprowadzanym. Stosując tę metodę chłodzenia, możemy uzyskać wydajność chłodniczą do 6 kW na jedną szafę.

W przypadku zastosowania serwerów typu blade potrzebna może być o wiele większa wydajność chłodnicza, nawet do 30 kW na szafę. Bardzo istotnym staje się również równomierne rozprowadzenie powietrza chłodzącego między poszczególnymi serwerami, aby nie tworzyć gorących punktów (Hotspots). Wskazane jest zastosowanie w takich przypadkach bezpośredniego chłodzenia szafy za pomocą wymienników ciepła typu SideCooler.

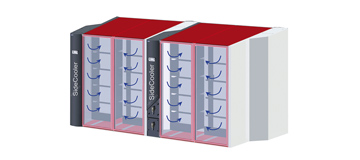

Przykładowy zestaw dwóch szaf serwerowych SZB SE z wymiennikiem ciepła SideCooler

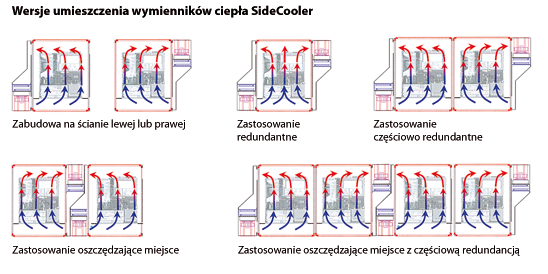

SideCooler – wymiennik ciepła instalowany do prawej lub lewej ściany szafy

• Ciepło jest bezpośrednio odprowadzane z miejsca, w którym powstaje.
• Łatwa instalacja bez ingerencji do wnętrza szafy.
• Zapewnienie stałego przepływu powietrza.
• Możliwość zainstalowania wymiennika bocznego do każdego rodzaju szafy za pomocą modułu adaptera (nie jest wymagana klasa szczelności IP 54).
• Dla bezpieczeństwa serwerowni zastosowane jest wykrywanie wycieków i kondensacji wody w wymienniku.
• Urządzenie działa bezobsługowo, wentylatory można wymieniać w trakcie pracy.
• Łatwo można stworzyć redundancję wymienników N+1.
• Oszczędność miejsca dzięki opatentowanemu kształtowi.
• Optymalna cyrkulacja powierza w obiegu zamkniętym – owietrze chłodzące przepływa w kierunku poziomym od przodu do tyłu szafy.

Dostępne wersje wymienników:

• Dostarczanie medium chłodzącego z góry lub z dołu wymiennika.
• Wymienniki dostosowane wymiarami do szaf o wysokości od 24 do 47 U.
• Wersje wymienników z bezpośrednim parownikiem (chłodzenie gazem zamiast wodą).

Środek chłodniczy dostarczany jest z odpowiedniego agregatu, którego moc, możliwość redundancji i sposób instalacji wymaga dostosowania do warunków pracy. W naszej ofercie znajdują się agregaty do zastosowania zewnętrznego i wewnętrznego o różnym poziomie mocy.

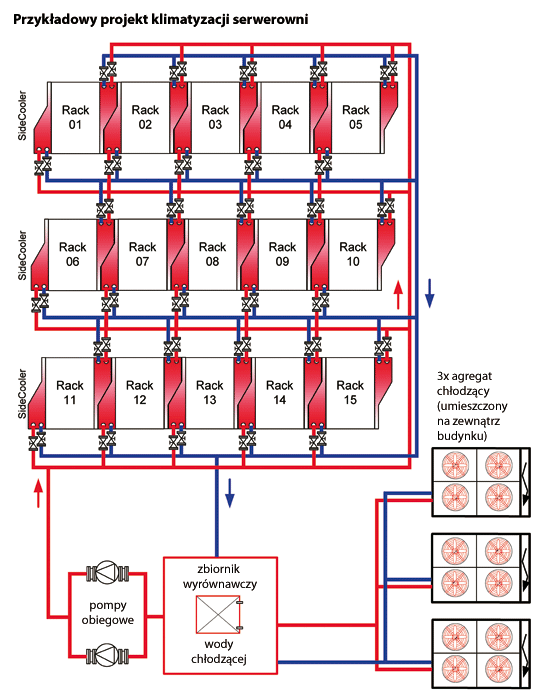

Dla instalacji z wykorzystaniem istniejącego agregatu chłodzącego w budynku i zapewnienia obiegu wody chłodzącej oraz regulacji jej temperatury dostarczamy kompletne stacje dystrybucji wody chłodzącej. W ich skład wchodzą pompy obiegowe, wymiennik ciepła oraz jednostka sterująca. Zastosowanie stacji dystrybucji zapobiega kondensacji wody w wymienniku ciepła i gwarantuje stabilną pracę przy odprowadzeniu ciepła.
